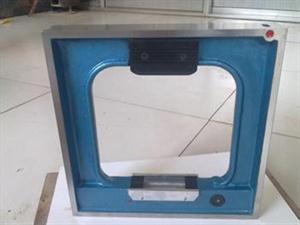

框式水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。
使用方法:测量时使水平仪工作面紧贴被测表面,待气泡静止后主可读数。
产品名称 |
规格 |
备注 |
|
100*0.05mm |
磨制 |
150*0.02mm |
磨制 |
|
200*0.02mm |
磨制 |
|
200*0.02mm |
刮制 |
|
250*0.02mm |
磨制 |
|
300*0.02mm |
刮制 |
框式水平仪使用方法:
框式水平仪在找水平时,要交错90°进行校调,也就是通常的X轴和Y轴的校调,其V型面与被调平面应基本完全接触,水平仪不应有手感上的摆动,调整的过程中应使水泡处于正中位置就达到要求了.水平仪还有个侧面的V型槽,是用于测垂直面的,方法与上面相同.
需要注意的是: 水平仪在使用时应轻放在被测表面上,尽量不要碰撞,以避免水平仪里面的机械调整件移位,进尔引起精度的不准确.
框式水平仪的精度为0.02/1000mm,即每米2C。上面刻度每格就是2C,即每有一格的偏差代表在一米长内有一头高出了2C。
百分尺主尺上每一度刻线代表1MM,转尺上每一度刻线每表0.01mm。
径向的误差不叫垂直度,叫同轴度。用百分表座吸一其中一头的联轴器上,百分表指另一头,划一个圆周表上读数误差的多少即为同轴度误差。
用厚薄规测量联轴器两个端面不同外的间隙最大误差即为轴向误差。
